3D printing

SINDOH 3DWOX DP201

60 MIN

Wat is 3D-printen?

3D-printen is een proces waarbij een object wordt gemaakt door materiaal op een computergestuurde manier met elkaar te verbinden. Er zijn verschillende technieken om dit materiaal aan elkaar te verbinden. Er kan plastic gesmolten worden en in laagjes op elkaar gestapeld worden. Dit wordt FDM printen genoemd (fusion deposition modeling). Men kan ook poeder gaan samensmelten of men kan vloeibare moleculen aan elkaar verbinden.
De SINDOH 3D-printer maakt gebruik van de FDM techniek, de SINDOH printer zal dus verschillende lagen kunststof op elkaar gaan plaatsen.

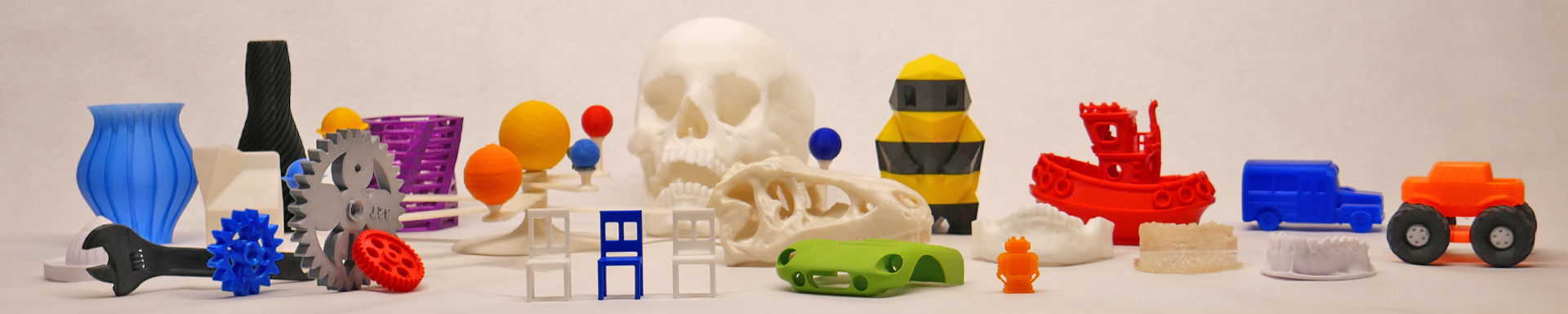

Enkele voorbeelden

Enkele voorbeelden

Er zijn verschillende toepassingen voor 3D-printen. Zo kunnen 3D-prints gebruikt worden als didactisch materiaal, voor designobjecten te maken, voor technische stukken te maken, als speelgoed, voor medische doeleinden, ...

3D-prints 3D-prints 3D-prints 3D-prints 3D-prints

Verschillende stappen

Er zijn verschillende stappen nodig om een fysiek object te kunnen printen.

  • Eerst is er een computermodel nodig.
  • Het model moet worden vertaald naar een model dat de 3D-printer kan lezen.
  • Printen van het model
  • Nabewerking.

Doel van de tutorial

Oefening

  1. Bestanden importeren in 3DWOX
    In deze tutorial vertrekken we vanuit een al bestaande 3D-file. Je leert hoe je dit 3D-bestand kunt importeren in de software van onze 3D-printer (3DWOX).
  2. Instellingen wijzigen
    Je leert hoe je een bestand kunt aanpassen in 3DWOX om het beste printresultaat te bereiken. Je leert hoe je het model schaalt, de oriëntatie van het model verandert, de laagdikte definieert en ondersteuning creëert.
  3. File naar de printer verzenden
    Je leert hoe je de printbare code van 3DWOX naar de printer kunt verzenden via wifi of een USB.
  4. Print
    Je leert om de printer te starten en het model af te drukken.
  5. Post-process
    Je leert om de 3D-geprinte model af te werken.
printchair

model

model downloaden

Om een model te kunnen printen, moet je van een 3D-model op de computer starten. Een 3D-model wordt op de computer getekend.
In deze tutorial zullen we starten van een bestaand model.

Download the 3D-model

Teken je eigen model

Een gratis programma om eenvoudig een model te tekenen is tinkercad. Met deze website kunt u verschillende volumes slepen en neerzetten om objecten te maken. Klik hier om naar tinkercad te gaan
Fusion 360 is een andere software om 3D-modellen te tekenen, deze software is iets ingewikkelder dan tinkercad, maar heeft meer mogelijkheden. Download fusion 360 .

Download 3D-modellen online

Sommige mensen zetten hun 3D-modellen online. Enkele interessante sites om 3D-modellen te downloaden zijn grabcad, Myminifactory, youmagine en thingiverse

transformeer naar print file

3D-Printing with Sindoh 3DWOX - Getting Started (1/5)

software 3DWOX

3DWOX

3DWOX is de software voor de 3DWOX-printer. Een 3D-printer print een model laag per laag. Deze lagen moeten worden gegenereerd. 3DWOX is een programma, een slicer genaamd, dat de 3D-modellen die we hebben, omzet in dit geheel van gestapelde lagen.

giflagen

Software downloaden

Alles dat geprint wordt op de 3DWOX printer moet eerst in lagen verdeeld worden (slicen) worden in de 3DWOX software. Klik hier om deze software te downloaden

Software instellen voor het eerste gebruik

Kies de juiste printer

  • Start met het openen van de Sindoh 3D WOX software.
  • Kies het juiste 3D-printer type
    Ga naar settings > printer settings. Kies het printermodel, in ons geval is dit de “DP201”. Dit zal ervoor zorgen dat de software de juiste code voor onze 3D-printer zal genereren. .
chooseprinter2

Aanpassen van het 3D-model om te 3D-printen

Importeren van het 3D-model

Het 3D-model dat geïmporteerd wordt moet een .STL, .OBJ of .PLY file zijn. Klik op het Load folder icoon in de linkerbovenhoek. Selecteer de 3D-file in de browser, en klik “open.” Het model zal nu geopend worden.

loadfile loadfile loadfile

Navigatie

Er zijn drie verschillende manieren om te navigeren in de slicer om het model te kunnen bekijken.

Het object uit een andere hoek bekijken

Klik op de rechtermuisknop en sleep de muis. Het beeld zal gedraaid worden. move point of view

Het beeld verslepen

Houd de Shift-knop op het toetsenbord ingedrukt terwijl u met de rechtermuisknop klikt en sleept.



pan around

in- en uitzoomen

Scroll met het wieltje van de muis. pan around

3D-Printing with Sindoh 3DWOX - Print setup (2/5)

Lagen

Lagen zichtbaar maken

Een 3D-printer print een object in verschillende lagen. De 3DWOX-software converteert een 3D-model in een code die leesbaar is voor de printer. De lagen die je kan zien simuleren deze afdrukbare lagen.

  • Om de lagen van het model te kunnen zien: Klik “layer viewer” icoon. ( Dit is het derde icoon in de rechterbovenhoek.)
  • Het kan zijn dat er een waarschuwing verschijnt dat de software een "overhang regio" heeft gedetecteerd en dat er mogelijk "support" nodig is om deze regio te ondersteunen tijdens het printen. Als dit het geval is, klik "ok" en lees het stukje over 'overhangende regio'
  • Om door de verschillende lagen te kunnen scrollen: beweeg de slider in de rechtronderhoek.
Je merkt op dat het model nu omgezet is naar een hoop gekleurde lagen. Merk op, dat aan de onderkant van het model er een paar blauwe lagen bij gekomen zijn. Deze lagen noemt men de "raft". Deze lagen zorgen ervoor dat het model goed vastgehecht worden aan het bed tijdens het printen. Na het printen kan deze laag er makkelijk af getrokken worden.
slices slices slices slices

Overhangende regio

De waarschuwingstekst vertelt ons dat een groot deel van de print niet ondersteund wordt.
De printer smelt tijdens het printen de kunststof en legt deze laagje per laagje op elkaar. Wanneer de printer dit laagje plastic legt, moet er een stevige laag onder liggen om ervoor te zorgen dat de volgende laag ondersteund wordt.
Wanneer de printer iets "in de lucht" moet printen, zal het gesmolten plastic gewoon naar beneden vallen en zal eruitzien als een plastic spaghettisoep in plaats van een stoel.
Zolang de printer de poten van de stoel print, is alles in orde, maar het zitvlak "zweeft" in de lucht en wordt dus niet ondersteund.

Support

Het "overhangende regio"-probleem kan opgelost worden door "support structuren" te gebruiken. Deze functie zal extra geometrie toevoegen onder het object, na het printen kan deze extra structuur makkelijk worden weggehaald.

  • Zet de support aan: Klik op het "settings" icoon (aan de linkerkant van het scherm, onder het 'load' icoon.)

Onder support > placement staan er drie mogelijke opties:

  • “none”Dit zal het object printen zonder support materiaal toe te voegen.
  • “touching buildplate”Deze zal enkel structuur genereren op de plaatsen die recht boven het bed liggen.
  • “everywhere” Deze zal ook support genereren op plaatsen recht boven een ander deel van het object.

Zoals je in in dit voorbeeld kan zien, zal "touching buildplate" alleen support creëren onder het zitvlak. De knop "everywhere" zal ook support creëren tussen de rugleuning.

change support support touching buildplate support everywhere

oriëntatie

Aangezien al het ondersteuningsmateriaal technisch gezien alleen maar afval is, zullen we de hoeveelheid ondersteunend materiaal zo veel mogelijk beperken.
De belangrijkste factor hier is print oriëntatie. Als de stoel plat op zijn rug ligt, hoeft deze slechts ondersteuning te bieden voor 2 poten in plaats van het hele zitvlak. Dit zal de benodigde printtijd, kosten en materiaal aanzienlijk verminderen.

Verander de oriëntatie

  • Wijzig de weergave terug naar "3D-modelviewer", deze knop bevind zich in de rechterbovenhoek.
  • de oriëntatie wijzigen: klik op de 2 ronde pijlen aan de rechterkant van het scherm. Selecteer het object dat u wilt roteren, Er komt een blauwe gloed rond het object en vervolgens kunt u een rotatiehoek kiezen om het object te oriënteren zoals u dat wilt.
  • automatisch een plat vlak op uw object zoeken: klik op de knop "lay flat"
  • Als je klaar bent met het wijzigen van de oriëntatie, ga dan terug naar de "sliced view" door op het derde icoon in de rechterbovenhoek, "slices", te klikken..
turn object turn object turn object turn object

Kwaliteit en snelheid

De print instellingen hebben de grootste invloed op het printproces. Als je een hoge snelheid kiest, neemt de werkelijke snelheid van de printer niet toe, maar deze snijdt uw 3D-object in dikkere lagen, waardoor er minder lagen worden gemaakt, hierdoor wordt de algehele afdruktijd verkort, maar ook de kwaliteit van de print zal afnemen. Met de instelling voor een tragere snelheid worden dunnere lagen gemaakt die langer nodig hebben om af te drukken, maar dit resulteert in een afwerking van hogere kwaliteit. De normale instellingen is een afweging tussen de twee uitersten.

Kwaliteit en snelheid aanpassen

  • klik op “settings”
  • onder "quick print profile" kan de snelheid worden gekozen. Er zijn 4 opties. Hoe hoger de snelheid, hoe dikker de laagdikte en hoe minder details in de afdruk.
Quality Quality

Verzend naar de printer

3D-Printing with Sindoh 3DWOX - Export print (3/5)

Verzend naar de printer

Wanneer de afdruk correct is ingesteld en de ondersteuning (indien nodig) is toegevoegd, kunnen we ons bestand naar de 3D-printer sturen. Er zijn twee opties, verzend het bestand naar de printer via het lokale netwerk of sla het op een USB-stick op.

Uploaden via network

Verbinden met een draadloos netwerk

  • Zet de printer aan en ga naar het menu "Settings"> "Network"> "Choose a network ..."
  • Selecteer uw netwerk en voer het wachtwoord in.
  • Zodra alles is verbonden, gaat u terug naar het hoofdmenu en selecteert u het tabblad 'info' waar u nu een Wireless IP kunt zien. Elk object (computer, printer, ...) verbonden met het internet heeft een IP-adres om te kunnen communiceren met andere objecten op het internet. Door dit IP-nummer te gebruiken, kunnen we onze computer aan de printer koppelen. Schrijf dit nummer op, je hebt dit in de volgende stap nodig.
IP adress

Koppel de printer in de software

  • Als u de printer wilt koppelen aan uw computer, gaat u naar "Printer" > “Add Network Printer”.
  • Als de 3D-printer hier niet automatisch wordt weergegeven, kunt u klikken op "Find printer by IP address" en handmatig de IP in te voeren die u hebt genoteerd in de stappen hierboven.
  • De printer wordt nu aan de linkerkant van het scherm weergegeven en er wordt weergegeven welke kleur filament in de printer steekt (blauw) en hoeveel materiaal nog beschikbaar is.
  • Klik op het printerpictogram aan de rechterkant, klik op Printen en op OK. De print start nu en u kunt deze controleren door naar het tabblad "Printer"> "Web monitoring" te gaan. Je krijgt een webcam weergave
add network printer enter ip select printer check view printing

Afdrukken via USB

Afdrukken via USB

  • Ga naar bestand en vervolgens "Save G-code" en selecteer een USB-poort.
  • Plaats deze USB-stick in de 3D-printer, ga naar "Print" en selecteer het bestand dat u wilt afdrukken.
  • Er verschijnt een preview op het scherm, nu hoeft u alleen maar op de startknop te drukken om de print te starten. De printer zal u eraan herinneren om te controleren of het bed vrij is voordat u begint met afdrukken.
export g code select g code start print printing

Nabewerking

3D-Printing with Sindoh 3DWOX - Post process (4/5)

Verwijder de printt

Verwijder de print

Wanneer de print klaar is, kunt u de siliconen toplaag van het bed eenvoudig verwijderen door het op te tillen, het is magnetisch bevestigd aan het bed zelf. Buig nu de plaat een beetje en de print zal loskomen. Wees voorzichtig als u de siliconenplaat opnieuw installeert. Druk eerst op de “Lock bed” knop alvorens het bed terug te plaatsen. Zorg ervoor dat deze de achterkant van het metalen bed raakt. remove print

Opkuisen van het3D-model

Het enige dat nog overblijft is om de print af te werken. We moeten de ondersteunings- en bedhechtingsstructuren verwijderen. Dit gaat eenvoudig met een klein tangetje.

remove support end result

Onderhoud

3D-Printing with Sindoh 3DWOX - Maintenance (5/5)

Onderhoud

Bed leveling

Voor een optimaal printresultaat moet het bed perfect worden uitgelijnd met de printkop.
Als dit niet het geval is, wordt de print mogelijk niet goed op het bed bevestigd of komt dit los tijdens het printen.

  • Als het bed niet waterpas staat, kunt je naar het instellingenmenu gaan om dit probleem op te lossen. Ga naar "setting"> "bed leveling" en hiermee start u de leveling routine.
  • De printkop meet de hoogte van het bed op verschillende locaties en zal u vragen het hoogteverschil indien nodig aan te passen. Het zal je vragen om de wielen een paar klikken in een bepaalde richting te draaien om er zeker van te zijn dat het bed weer waterpas staat.
turning leveling turning leveling turning leveling turning leveling turning leveling

Uitkuisen

Als de printer het signaal: "Clean case" toont, moet je op "ok" klikken en het bakje uit de printer halen. Maak het bakje leeg en steek het er terug in. attach cleaning case

In- en uitladen van het filament

Uitladen van het filament

  • Om het fillament uit de machine te halen klik je op > unload > OK.
  • De printer zal nu de nozzle opwarmen zodat het filament kan worden teruggetrokken. Hierdoor wordt het filament teruggedraaid en wordt het verzameld op de spoel.
  • De cartridge wordt nu uitgeworpen en kan worden verwijderd.
screen load auto load

Fill cartridge

  • Gebruik de schuifknop links van de cartridge om deze te openen en de spoel zichtbaar te maken, die nu kan worden vervangen door een nieuwe of een andere kleur.
  • Plaats de nieuwe spoel op de juiste plaats en voer het uiteinde van de draad in de geleiderbuis. Controleer of u het filament naar voren kunt bewegen wanneer u het wiel van de extruder handmatig draait, het wiel dat zich in de cartridge bevindt. Dit zorgt ervoor dat de printer het filament automatisch kan laden zodra het weer in de 3D-printer is geïnstalleerd.
  • Vergeet ook niet om de chip uit te wisselen voor degene die overeenkomt met de juiste filament rol. Sluit de cartridge.
screen load

Loading filament

U kunt de cartridge nu sluiten en terug in de machine schuiven. De printer vraagt automatisch of u het filament wilt laden. Op OK drukken is alles wat we moeten doen.
